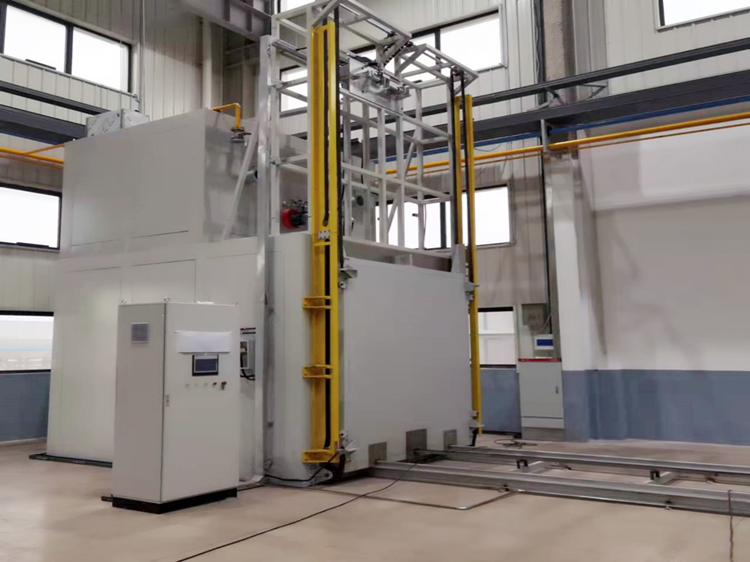

做胶水固化隧道炉这么多年，客户问得最多的一个问题就是：'我这条线到底要几个温区？每个温区设多少度？'今天就把这个事掰开揉碎讲一讲。上海冠顶工业设备有限公司在上海奉贤和昆山淀山湖都有生产基地，是2025年认定的专精特新企业，专门做胶水固化隧道炉、胶水固化烘干炉、胶水固化烘烤线和胶水固化烘烤箱，联系电话18051882138。温区设计这东西，看着简单，其实是整台炉子最讲经验的地方。
先说个反面例子。有个客户之前找别家做了条隧道炉，就一个温区，整段160℃。工件从进口直接进入160℃环境，结果呢？胶层表面先固化结皮，里面的溶剂跑不出来，一拆全是气泡。他以为是胶水问题，换了三家胶都不行。后来我们去看，把温区改成三段：预热区80℃缓慢升温、过渡区120℃、恒温区160℃，再出来的工件气泡问题基本没了。
这个例子说明啥？说明胶水固化隧道炉不是一根加热管子就完事的。胶水从液态变成固态，是一个有物理化学过程的反应，升温太快太慢都不行。温区设计的核心，就是照着胶水的固化曲线，把炉子切成几段，每段提供合适的温度和时间。
一般钕铁硼磁性材料叠加用的环氧树脂胶，固化过程大致分三步：第一步是胶层中的低分子挥发物逸出，这个阶段温度不能太高，80到100℃差不多，让溶剂慢慢跑；第二步是胶开始交联反应，温度升到120到140℃；第三步是深度固化，温度拉到150到170℃，保持一段时间让交联反应充分完成。
对应的，胶水固化隧道炉一般就划成三段：预热区、固化区、冷却区。复杂一点的，固化区再拆成两段，就成了四温区。再讲究点的，预热区前面加个排风段，把刚进炉的工件表面挥发物先抽走，这就是五温区。
预热区一般多长？这个看工件大小和胶量。小磁钢片叠个三五层，预热区做1.5到2米就够；大磁钢组叠十几层、胶层厚的，预热区得做到3米以上，升温速率控制在每分钟2到3℃。为啥要慢？因为钕铁硼本身导热不算快，胶层又是热的不良导体，你一下拉到高温，外面胶结皮里面还冷着，气泡、分层都来了。
固化区是温度最高的一段，也是核心段。这一段的长度取决于需要的固化时间和网带速度。比如胶水要求150℃保温60分钟，网带走0.5米每分钟，那固化区长度就得60×0.5=30米？不对，不能这么算。因为工件是跟着网带走的，整个固化区都得是150℃，那长度确实是时间×速度。但你要是算下来固化区要30米，这炉子就太长了，车间放不下。这时候要么提高网带速度（看胶水能不能接受更短时间），要么分两层走，要么就改成几台胶水固化烘烤箱拼起来用。
冷却段很多客户不重视，觉得烤完出来凉着就行。其实不对。钕铁硼叠完的工件，刚固化完胶层还有强度但没完全定型，你要是直接暴露在车间冷气下面，表面骤冷内部还热，内应力一大就变形。所以胶水固化烘烤线后面一般要接一段缓冷区，从150℃慢慢降到80℃再降到室温。缓冷段长度2到4米，看工件大小。有的工件对变形特别敏感，我们还在冷却段加一段强制风冷，但是用挡风板把风打散，不能直接吹工件。
讲完温区划分，说说温区之间怎么隔开。相邻两个温区温度差个三四十度，如果不做隔断，热风串来串去，每个温区的实际温度都跟你设的不一样。我们一般在温区之间装两层耐高温硅胶门帘，或者不锈钢挡板加风幕。硅胶帘便宜，挡板耐用，根据客户预算选。
每个温区必须独立控温。意思是每个温区自己有热电偶、自己有PID仪表、自己有加热元件和风机。不能说整条炉共用一个加热组，那样根本调不出温度梯度。上海冠顶做胶水固化隧道炉，标配就是每温区独立温控，热电偶从炉顶插在工件输送面上方5厘米处，测的是工件实际感受到的温度，不是炉膛上部空气温度——这点很重要，很多便宜炉子热电偶装在加热管旁边，显示温度挺准，工件那边根本不是那个数。
加热元件功率怎么配？预热区功率密度低一点，因为温度不高；固化区功率密度要够，因为要把工件从100℃拉到150℃；冷却段不加热，只吹风。功率不是越大越好，太大了PID一加热就超调，温度忽上忽下；太小了跟不上，工件走到后面温度还没起来。我们一般按热平衡算，加上30%余量，这个余量是考虑开门、进新工件、炉门漏热这些损失。
不同胶水，温区方案差别很大。
快固型丙烯酸结构胶，固化温度低，80到120℃就行，时间短，半小时到一小时。这种胶水固化隧道炉做两温区就够：预热区80℃，固化区120℃，后面接冷却段。炉子短，投资省。
常规环氧树脂结构胶，150℃两小时左右，这是最常见的。三温区标配：预热100℃、固化150℃、缓冷。我们给很多钕铁硼客户做的就是这种。
高温型环氧胶或者聚酰亚胺胶，要180℃甚至200℃固化。这种炉子内胆材料、保温棉、密封件都得升级，硅胶门帘要换成金属挡板，风机轴承要耐高温型号。温区也要重新划，因为温度越高，升温越要慢，不然工件变形。
还有厌氧胶或者UV+热双固化的，那温区设计又不一样。UV段要留紫外线灯管位置，热固化段温度不高但时间长。这种非标定制的活，我们在昆山淀山湖车间做过不少。
讲几个客户自己设计或者找便宜厂家做的时候常犯的错。
第一个错：温区数量凑数。客户听别人说五温区好，自己也要五温区，结果每个温区就1米长，工件在每个温区停留不到两分钟，温度还没匀就走到下一段了。这种温区划分跟没分一样。温区长度要够，一般单温区不短于1.5米，不然热电偶测到的温度都是上一段串过来的。
第二个错：预热区温度设太高。有的客户着急，预热区直接设140℃，觉得这样快点到固化温度。结果胶层表面瞬间结皮，内部溶剂封在里面，出来一烤就鼓包。预热区温度一定要低于胶的凝胶温度，让溶剂有时间跑出来。
第三个错：冷却段太短。工件刚出炉就堆在托盘上，上面的压下面的，胶层还软着就被压变形。冷却段至少要让工件降到60℃以下才能出炉，这时候胶层基本定型了，后面怎么放都没事。
第四个错：不考虑排气。胶水固化挥发物如果不及时抽走，在预热区积聚，浓度高了有安全隐患，还会在炉壁冷凝。我们一般在预热区顶部设排气口，接引风机，小排量抽走挥发物。这个细节很多便宜炉子不做。
再讲一个温区长度跟工件堆叠方式的关系。有的客户为了省炉子长度，把工件在托盘上码两层甚至三层，觉得这样一次能烤更多。但问题来了：两层工件之间那层风很难吹到，下层工件实际上经历的温度曲线跟上层差很多。如果你必须多层码，那温区长度就得加长——因为风穿透两层托盘需要更长的距离才能把热量传透。我们做方案的时候会问客户托盘摆几层，根据这个反推温区长度和风速。你要是想多码几层，别光想着省炉子长度，温度均匀性会掉。
还有个经验：温区之间的过渡不要太陡。比如预热区直接跳到固化区，中间没有个缓冲段，那工件在跳变点温度一下拉上来，胶层容易出问题。我们一般在两个温差大的温区之间加一段缓冲温区，温度渐变过去。虽然多做一段炉子多花点钱，但对胶水固化质量稳定帮助很大。尤其是厚胶层、大尺寸磁钢组，这个缓冲段不能省。
再讲一个跟温区设计配套的事：热电偶的布置位置。很多厂家把热电偶集中在炉子中间一根，觉得测一个点就够了。其实一个温区至少要布三根热电偶——左边中间右边各一根，取平均值。为啥？因为就算风循环做得再好，炉膛左右两边还是会有一点点温差。你只测中间那根，万一左边温度偏低你都不知道，那部分工件就欠固化。我们做胶水固化隧道炉，每个温区标配三根热电偶，仪表上能分别看三个点温度，报警也按最低或者最高的那根来。
还有个细节是温区长度跟炉子整体高度的关系。有的客户车间层高不够，想把炉子做扁一点、拉长一点。但炉子太扁的话，炉膛上下空间小，热风循环风道就不好布置。我们一般建议炉膛高度留个六百到八百毫米，这样风道、加热管、导流板都装得下，温场才均匀。你要是为了省高度把炉膛压到三百毫米，那温区再怎么分也均匀不了。
说个具体项目。某华东地区新能源汽车磁钢组件厂，工件是轴向叠压的磁钢柱，高度200多毫米，直径100多毫米。用的是进口环氧结构胶，要求150℃固化90分钟，翘曲量控制在0.1毫米以内。
我们去上海客户现场测了他们原来用的进口炉子，发现他们原炉子是四温区：预热80℃/100℃，固化130℃/150℃，冷却段自然风冷。我们照着这个思路做了一条国产胶水固化隧道炉，温区长度按他们的节拍算：预热区各2米，固化区各8米，冷却段4米，整线总长26米。网带走速0.18米每分钟，工件在炉内总时间约140分钟，其中高温段90分钟。
调试的时候我们拿了九根热电偶，绑在一个标准工件的上下左右不同位置，跟着工件走完整条线，记录温度曲线。发现预热区第二段温度有点偏高，把加热功率降了一档，再测就跟胶水要求的曲线基本重合。客户验收的时候拿这个温度曲线报告去给主机厂审核，一次通过。
还有个小客户在上海奉贤，做小规格磁钢片，量不大。我们没给他们做隧道炉，而是做了两台胶水固化烘烤箱，每台里面分三层托盘，每层独立控温。这种方案投资小，换品种灵活，适合小批量打样。
温区设计这事，说到底就是一句话：照着胶水的固化曲线来，别自己想当然。你把胶水厂家给的TDS、工件尺寸、产能节拍、现场条件这四样东西给我们，上海冠顶在上海奉贤和昆山淀山湖的工程师就能给你出一套靠谱的温区方案。电话18051882138，先约个时间上门看看现场。
常见问题 FAQ
问：胶水固化隧道炉一般要几个温区？
答：常规三温区（预热+固化+冷却）够用；要求高的做四温区或五温区。具体看胶水固化曲线和工件大小，不是越多越好，每个温区长度得够，不然温区之间串温等于白分。
问：上海奉贤这边能上门测温场吗？
答：可以。我们奉贤基地离上海市区近，带便携式温度记录仪和热电偶上门，跟着工件走完整条线出温度曲线报告。新设备验收或者老设备改造前都建议测一次。
问：预热区温度一般设多少？
答：看胶水类型。环氧结构胶预热区一般80到100℃，主要让溶剂缓慢挥发，不能超过胶的凝胶温度。具体以胶水TDS为准，我们按你的胶来定。
问：昆山淀山湖基地能看实际做的温区案例吗？
答：可以。昆山车间常年有在制的胶水固化隧道炉，温区挡板、门帘、独立温控这些结构都能现场看。提前打18051882138约时间。
参考文献
[1] 《工业炉设计手册》，机械工业出版社
[2]《电热装置的试验方法 第1部分：通用要求》
[3] 《胶粘剂及其应用》，化学工业出版社
