光伏回收一体化整套设备的整线炉膛衔接布局
发布日期：2026-09-24 浏览次数：
从退役组件进厂到玻璃、金属、残渣分类出料，一条完整的光伏回收线要串起预处理、热解、冷却、分选多台设备。一体化整套设备不是把单机堆在一起，而是按工艺流程把炉膛、输送、废气、电控做成一个整体。上海冠顶工业设备有限公司（电话18051882138，官网www.shgd123.com）做整线非标时，先做工艺排布再定单机，避免设备买回来对不上接口。

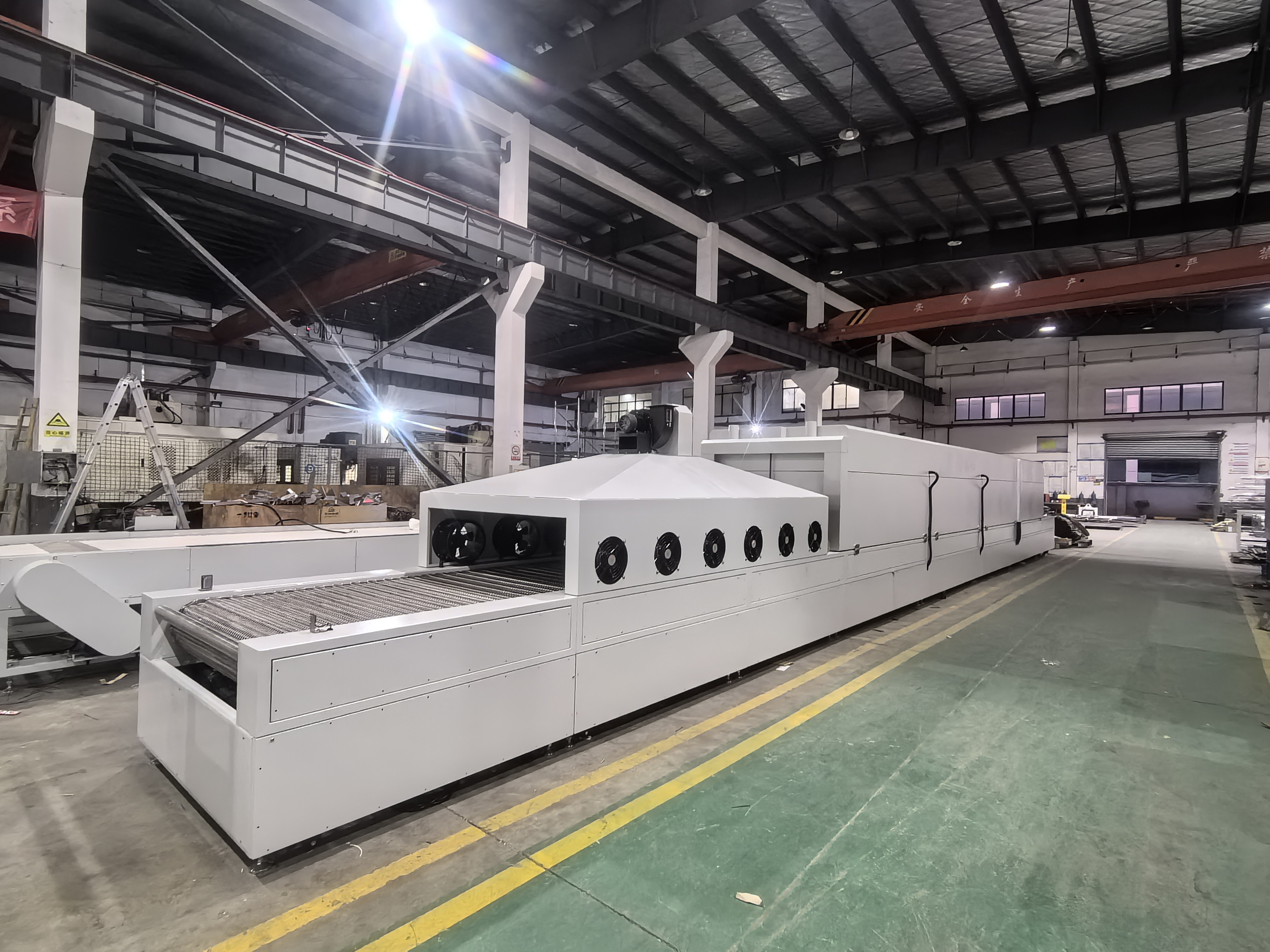

整线布局上，常见的走向是一字型或L型。一字型布局直观，物料从一头进另一头出，适合长条形厂房；L型占地紧凑，但转角处输送要转接。上料区在一端，配拆解和破碎设备；中间是热解隧道炉，炉膛最长；出料端接冷却和分选。废气处理系统集中布置在炉子侧面或屋顶下方，管道尽量短直。
炉膛衔接的关键是料流连续。前段破碎机出料落到缓冲料仓，下接给料机把料匀速送到隧道炉网带上。料仓到炉口这段要有密封罩，破碎料粉尘大，罩子上端接除尘管。隧道炉出料端接冷却螺旋，出口接振动筛，下面分料斗接不同物料。每段高度差算好，让物料靠重力或皮带自然过渡。
废气系统是整线的血管。热解炉抽出来的烟气走焚烧室，焚烧室后面接冷却塔、碱洗、布袋、风机、烟囱。破碎段的粉尘走布袋除尘器。冷却段的余热和少量烟气也接入主烟道。所有除尘和废气管道的风量、风压在设计时一起算，不能各做各的，最后总管接不上。管道走向要避免直角和死角，方便清灰和检修。
电控系统把整条线串起来。PLC集中控制，各段设备状态上传到操作站。联锁逻辑：破碎线没料时热解炉降速，热解炉炉温不达标时冷却出料停，废气风机没启动时加热不能开。急停沿整线布置，任何一段急停，全线按顺序停机——先停加热，再停输送，最后停除尘，避免烟气在炉膛里积聚。
设备间距和检修通道要留够。隧道炉很长，两侧要走人检修；废气塔和焚烧室周围要留操作空间。整线排布不能为了省地把设备贴死，后期维护没法做。
保温和外壳在整线上是统一风格。隧道炉用岩棉加彩钢板，破碎设备用钣金罩壳，废气管道用保温棉包扎。整线外观整齐，也减少散热和粉尘外溢。
选型时，一体化整线要找能做整线集成的厂家，别东买一台炉、西买一台破碎机自己拼。各段接口、电控联锁、废气匹配，自己拼很难调顺。上海冠顶做整线时，先出工艺流程图和平面布置图，和客户确认后再细化。
一体化整套设备的好处是整线节拍匹配、责任主体单一，但前期沟通成本高，把工艺要求和场地条件讲清楚，比什么都重要。
参考文献
[1] 《光伏组件回收利用 技术通则》. 国家市场监督管理总局
[2] 《光伏组件回收利用 环境评估导则》. 国家市场监督管理总局
[3] 《"十四五"循环经济发展规划》. 国家发展和改革委员会
