隧道炉是通过热的辐射、传导、对流完成对物料烘烤干燥的隧道式机械设备。
隧道炉通常较长,长至60~100米,短的也有3米的小型隧道炉。特殊外形有环形或者是U型。加热区为一狭长的隧道,宽度一般为600mm到1500mm不等。隧道内有一条连续运转的输送系统。物料干燥时通过钢带、输送链板或网带与炉内热风产生相对运动。从而完成均匀干燥和输送的工作。这类烤炉可连续作业生产效率高,节省人力,干燥的物料品质稳定。隧道炉主要用于工业化生产,以大批量连续或间歇烘烤干燥为特征由专职人员操作。主要应用汽车、通讯电子、塑胶、模具、涂装、复合材料、医药、食品、化工、广告建材等众多领域。
隧道炉控制结构特点
1、采用智能型温度控制器,LED显示,PID自动演算,配合SSR固态继电器输出,能精确控制温度精度,可调节运风风速。
2、外箱用2.0mm冷扎板高温静电喷塑;内箱采用1.5mm厚SUS304#不锈钢。
3、内外材质SUS304#不锈钢,洁净度佳。
4、掀开式设计,轻便简捷,维修便利。
5、采用特有风道设计

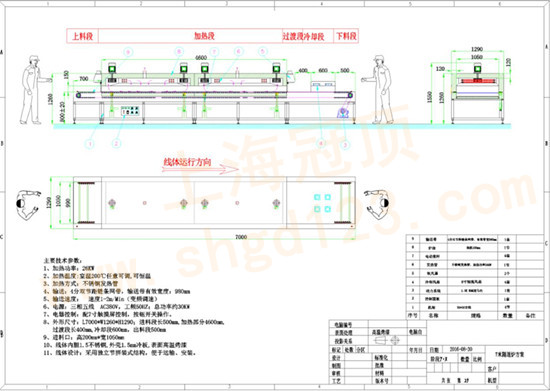

隧道炉工艺参数参考
烘干区长度:分4段炉,每段2米。
传送带距离地面高度: 800mm
冷却区:600mm
材质:外型采用2.0mm厚冷扎板 / 内胆采用1.5mm厚304#不锈钢板
发热材质:不锈钢散热片式发热管
传送带材料:不锈钢网带
温度控制:200℃以内
功率(KVA):26KW 电源:AC380V 3Φ 50HZ
运风模式:三面循环运风
保护装置:超温断电、定时报警断电装置、漏电保护断路器、电机过载保护
隧道炉类型
1.按热源分:燃气型隧道炉、电热隧道炉、微波隧道炉、蒸汽隧道炉、导热油隧道炉等多种方式。
2.按温度分:低温隧道炉(0~150℃)、中温隧道炉(150~300℃)、高温隧道炉(300℃~450℃)、超高温隧道窑(450℃~1800℃)。
上海冠顶公司专业生产非标天然气隧道炉,天然气烘干线,微波隧道炉,导热油隧道炉等不同热源的隧道炉。
来电详询:18930058003, 021-67353639 ;欢迎前来公司实地考察交流指导。
